定义

  • 智能弹性架构
  • H3C的堆叠技术
  • 通过把多台物理交换机虚拟成一台逻辑设备来提高可靠性和性能

优势

  • 大幅简化配置管理
  • 提高整体设备性能
  • 设备扩展简便
  • 大幅提高设备可靠性

工作流程

  • I.建立物理连接
  • II.通过向所有堆叠口发送Hello报文来收集堆叠组的拓扑信息
  • III.选举Master设备 选举失败的设备会自动重启，重启完成后成为Slave设备
  • IV.进入到IRF的维护阶段

Master设备选举规则

  • I.优先级大的优先 优先级默认为1
  • II.系统运行时间长的优先
  • III.MAC地址小的优先

IRF形成的必要条件

  • I.堆叠口中的物理接口必须是万兆以上的接口
  • II.一台设备上最多有2个堆叠口

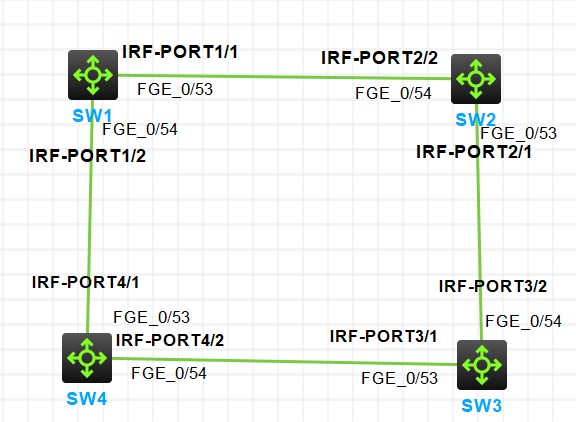

  • III.一台设备的1号堆叠口必须连接到另一台设备的2号堆叠口
  • IV.所有堆叠的物理设备的操作系统版本必须一致

配置步骤

  • I.更改设备编号
  • II.保存配置，手动重启更改设备ID的交换机
  • III.手动shutdown要加入到堆叠中的物理口
  • IV.创建虚拟堆叠口，并加入相应的物理口
  • V.手动开启物理口
  • VI.保存配置
  • VII.激活IRF配置

相关命令

1
2
3
4
[h3c]irf-port 'member-id/port-id'		#创建IRF堆叠口
[h3c]port group interface 'port-id'	# 物理口加入到堆叠口
[h3c]irf member 'member-id' renumber 'new-member-id'	#更改IRF设备ID
[h3c]irf-port-configuration active 	#激活IRF配置
