链路聚合

定义

  • 把连接到同一台交换机上的多个物理端口捆绑为一个逻辑端口

功能

  • 提高链路可靠性

    • 聚合组内只要还有物理端口存活，链路就不会中断

  • 添加链路传输带宽

    • 避免了STP计算，聚合组内物理端口不会被闭塞

    • 交换机之间的流量会自动在聚合组内的所有物理端口上负载分担

负载分担

  • 也称负载均衡
  • 聚合后的链路会基于流自动负载分担

原理

操作Key

  • 定义：操作Key是在链路聚合时，聚合控制根据端口的配置（即速率、双工模式、up/down状态、基本配置等信息）自动生成的一个配置组合。同一聚合组中所有处于选中状态的端口有相同的操作Key。

  • 用于选择链路聚合成员端口的配置信息

  • 由参考端口的第二类配置生成

  • 第二类配置与操作Key一致，端口才能被选中

参考端口

  • 用来选择聚合成员端口的标准端口

端口的第一类配置

  • 不参与操作key计算的配置信息
  • MVRP、MSTP等

端口的第二类配置

  • 参与操作key计算的配置信息
  • Vlan配置、端口类型、QinQ、Mac地址学习配置

分类

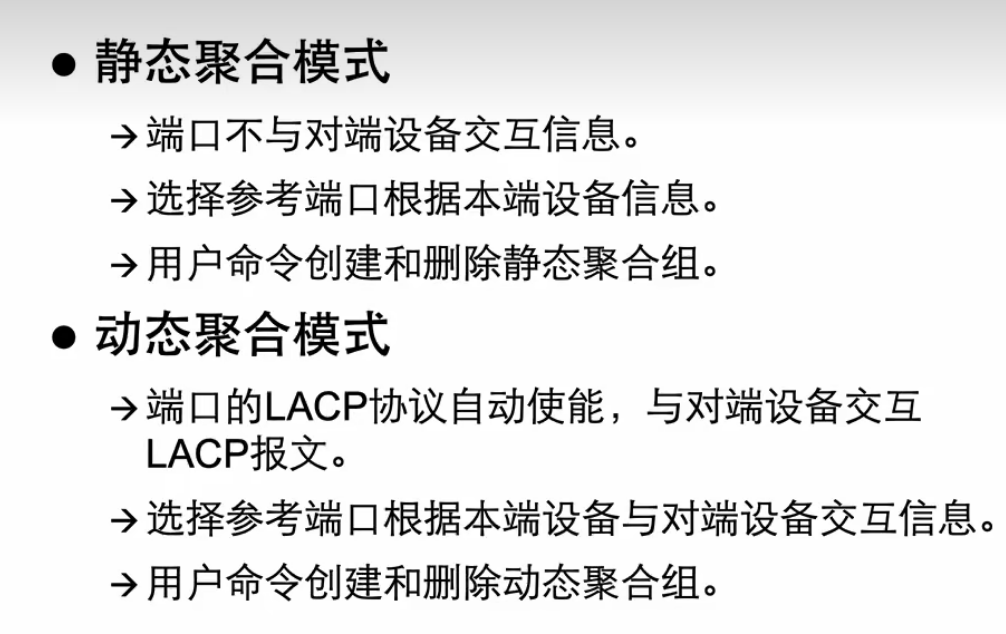

静态聚合：

  • 参考端口选举规则：
    • 高速全双工>高速半双工>低速全双工>低速半双工
    • 端口ID小的优先

动态聚合：

  • 参考端口选举规则：

常用命令

1
2
3
4
5
6
7
[h3c]interface bridge-aggregation 'number'		#创建聚合端口，进入聚合端口视图
[h3c-GigabitEthernet 1/0/1]port link-aggregation group 'number'		#物理接口加入聚合组
[h3c]display link-aggregation summary		#查看聚合链路信息
[h3c-Bridge-aggregation1]link-aggregation mode dynamic   #配置链路聚合模式为动态模式
[h3c]lacp system-priority 'priority'	#配置LACP优先级
[h3c-GigabitEthernet]link-aggregation port-priotity 'priority'	#配置端口优先级
[h3c-Bridge-Aggregation1]link-aggregation selected-port maxium 'number'		#配置最大可用接口shu'l
