MSTP实验

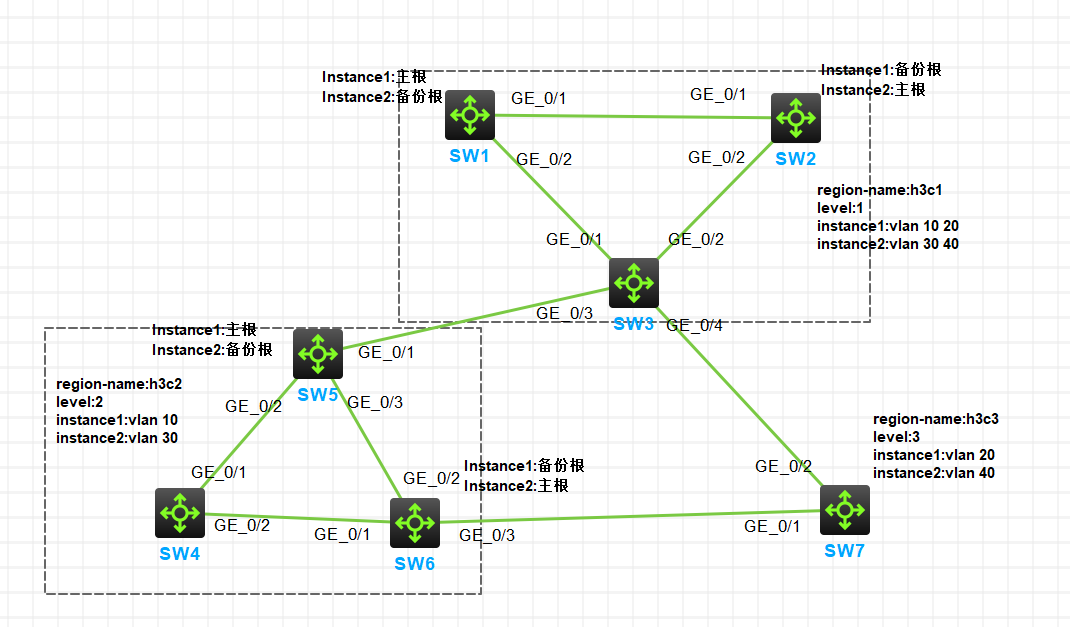

实验拓扑

实验需求
I.所有交换机上创建 Vlan10,Vlan20,Vlan30 和 Vlan40
II.所有交换机之间的端口配置为 Trunk,并放行相关 VLAN
III.按照图示分区域配置 MSTP,并配置主备根网桥
实验解法
I.创建 VLAN 部分略
II.交换机端口配置 Trunk 部分略
III.按照图示分区域配置 MSTP,并配置主备根网桥
分析:根据图示,网络中存在 3 个 MST 区域。交换机属于同一个 MST 区域的必要条件是域名、修订级别、实例和 VLAN 的映射关系一致,所以SW1,SW2,SW3 的配置需要一致,SW4,SW5,SW6 的配置一致,SW7 单独配置
另外,根据需求,h3c1 区域中的 Instance1 映射 Vlan10 和 Vlan20,Instance2 映射 Vlan30 和 Vlan40;SW1 和 SW2 分别为两个实例的主备根网桥。其他 VLAN 均映射在默认的 Instance0
h3c2 区域中的 Instance1 映射 Vlan10,Instance2 映射 Vlan20,SW4 和 SW5 分别为两个实例的主备根网桥。其他 VLAN 均映射在默认的 Instance0
h3c3 区域中的 Instance1 映射 Vlan20,Instance2 映射 Vlan40,SW7 为两个实例的主备根网桥。其他 VLAN 均映射在默认的 Instance0
步骤 1:SW1 上配置 MST 域,域名为 h3c1,修订级别为 1,创建 Instance1 映射 Vlan10 和 Vlan20,创建 Instance2 映射 Vlan30 和 Vlan40
1 | [SW1]stp region-configuration |
步骤 2:在 SW2,SW3 配置 MST 域,配置方法和命令一致
步骤 3:在 SW1 上配置为 Instance1 的主根和 Instance2 的备份根
1 | [SW1]stp instance 1 root primary |
步骤 4:在 SW2 上配置为 Instance1 的备份根和 Instance2 的主根
1 | [SW2]stp instance 1 root secondary |
步骤 5:SW4 上配置 MST 域,域名为 h3c2,修订级别为 1,创建 Instance1 映射 Vlan10,创建 Instance2 映射 Vlan30
1 | [SW4]stp region-configuration |
步骤 6:在 SW5 和 SW6 上配置 MST 域,配置方法和命令与 SW4 一致
步骤 7:在 SW4 上配置为 Instance1 的主根和 Instance2 的备份根
1 | [SW4]stp instance 1 root primary |
步骤 8:在 SW6 上配置为 Instance1 的备份根和 Instance2 的主根
1 | [SW6]stp instance 1 root secondary |
步骤 9:SW7 上配置 MST 域,域名为 h3c3,修订级别为 1,创建 Instance1 映射 Vlan20,创建 Instance2 映射 Vlan40,由于区域 h3c3 只有一台交换机,所以无需手动配置主备根网桥
1 | [SW7]stp region-configuration |
